Ano ang isang wheel hub kaugalian pressure casting mold at paano ito gumagana?

Sa patuloy na umuusbong na mundo ng paggawa ng automotiko, ang katumpakan na engineering at kahusayan sa gastos ay mahalaga. Ang isa sa mga pinaka -kritikal na sangkap sa suspensyon at pagpupulong ng gulong ng sasakyan ay ang Wheel Hub . Ang wheel hub ay nagsisilbing punto ng koneksyon sa pagitan ng gulong at sasakyan, na nagpapagana ng makinis na pag -ikot at paglilipat ng pag -load. Tulad nito, ang disenyo at pagmamanupaktura nito ay dapat matugunan ang mahigpit na pamantayan sa pagganap at kaligtasan. Upang makamit ito, ang mga modernong pamamaraan sa pagmamanupaktura tulad Pagkakaiba -iba ng presyon ng paghahagis na -rebolusyon ang paraan ng mga hub ng gulong na ginawa.

Ano ang pagkakaiba -iba ng presyon ng presyon?

Bago sumisid sa mga detalye ng mga wheel hub kaugalian presyon ng paghahagis ng mga hulma, mahalagang maunawaan kung ano Pagkakaiba -iba ng Pressure Casting (DPC) ay.

Ipinaliwanag ang pagkakaiba -iba ng presyon ng presyon

Pagkakaiba -iba ng presyon ng paghahagis ay isang dalubhasang pamamaraan na ginamit upang mag -cast ng mga metal na may mataas na katumpakan at mahusay na mga mekanikal na katangian. Sa prosesong ito, ang tinunaw na metal ay pinipilit sa isang hulma gamit ang presyon. Ang pangunahing pagkakaiba -iba ng pamamaraang ito ay nagsasangkot ito ng isang pagkakaiba -iba ng presyon - mahalagang pagkakaiba ng presyon sa pagitan ng lukab ng amag at ang nakapalibot na kapaligiran.

Sa tradisyonal na mga pamamaraan ng paghahagis ng gravity, ang tinunaw na metal ay ibinuhos sa isang amag, na umaasa sa gravity upang punan ang lukab ng amag. Sa kaibahan, Pagkakaiba -iba ng presyon ng paghahagis Gumagamit ng kinokontrol na presyon ng hangin (alinman sa positibo o negatibo) upang mapahusay ang daloy ng tinunaw na metal, tinitiyak ang kumpletong pagpuno ng amag at pagbabawas ng posibilidad ng mga depekto tulad ng mga bulsa ng hangin, voids, at pag -urong.

Paano gumagana ang pagkakaiba -iba ng presyon ng presyon

Ang proseso ng paghahagis ng presyon ng pagkakaiba ay gumagana tulad ng sumusunod:

1. Paghahanda ng amag : Ang amag ay inilalagay sa loob ng isang silid ng presyon, kung saan ito ay selyadong upang maiwasan ang mga pagtagas ng hangin.
2. Molten Metal Injection : Ang tinunaw na metal ay na -injected sa amag sa ilalim ng presyon, na nagsisiguro na kahit na ang pinaka -masalimuot na mga bahagi ng amag ay napuno nang pantay -pantay at walang mga gaps.
3. Solidification sa ilalim ng presyon : Habang ang metal ay nagpapalamig at nagpapatibay, ang presyon sa loob ng amag ay nakakatulong na mapanatili ang pantay na daloy ng metal, na pumipigil sa mga depekto sa panahon ng proseso ng paglamig.
4. Pag -alis ng Mold : Matapos mabuo ang metal, binuksan ang amag, at tinanggal ang bahagi ng cast. Tinitiyak ng presyur ng pagkakaiba na ang bahagi ay solid at may mataas na kalidad.

Ang mga pangunahing benepisyo ng paghahagis ng presyon ng pagkakaiba ay ang kakayahang lumikha ng mga bahagi na may mataas na dimensional na kawastuhan, mas kaunting mga depekto, at pinahusay na mga katangian ng mekanikal. Ang mga pakinabang na ito ay ginagawang partikular na angkop para sa paggawa ng mga kumplikadong sangkap tulad ng mga wheel hub.

Ano ang isang wheel hub kaugalian pressure casting mold?

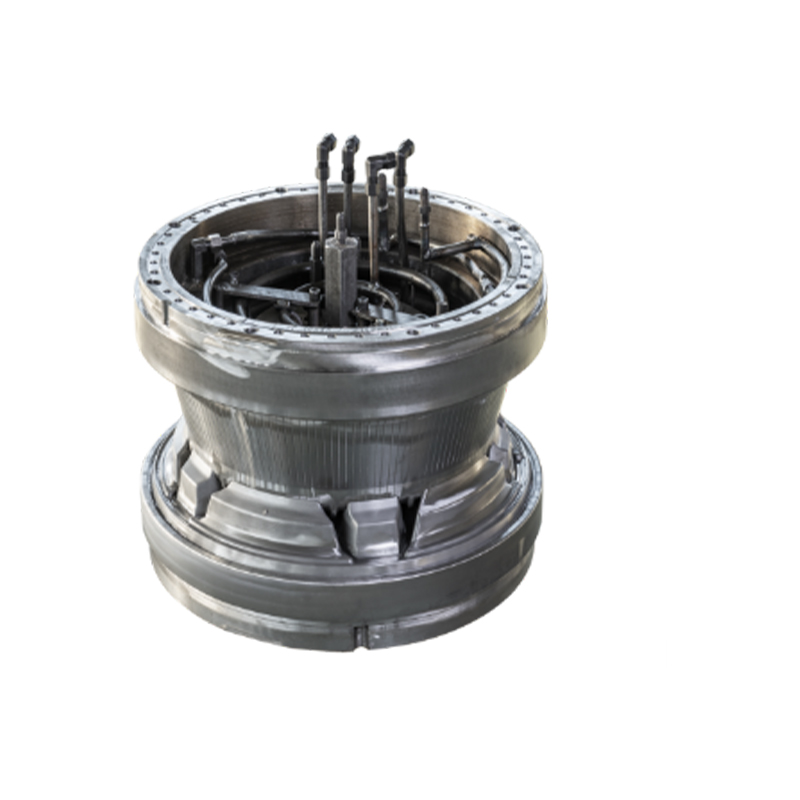

A Wheel Hub differential pressure casting mold ay isang partikular na dinisenyo na amag na ginamit para sa proseso ng paghahagis ng presyon ng pagkakaiba upang lumikha ng mga hub ng gulong. Ang mga hub ng gulong ay mga integral na sangkap sa mga sasakyan, na nagbibigay ng interface sa pagitan ng gulong at ehe. Dahil ang mga hub ng gulong ay dapat na makatiis ng mga makabuluhang stress sa mekanikal, tulad ng mga sanhi ng pagpepreno, pag-on, at pagbilis, mahalaga na ang mga ito ay ginawa mula sa mga materyal na may lakas na may tumpak na geometry.

Disenyo at tampok ng isang wheel hub magkaroon ng amag

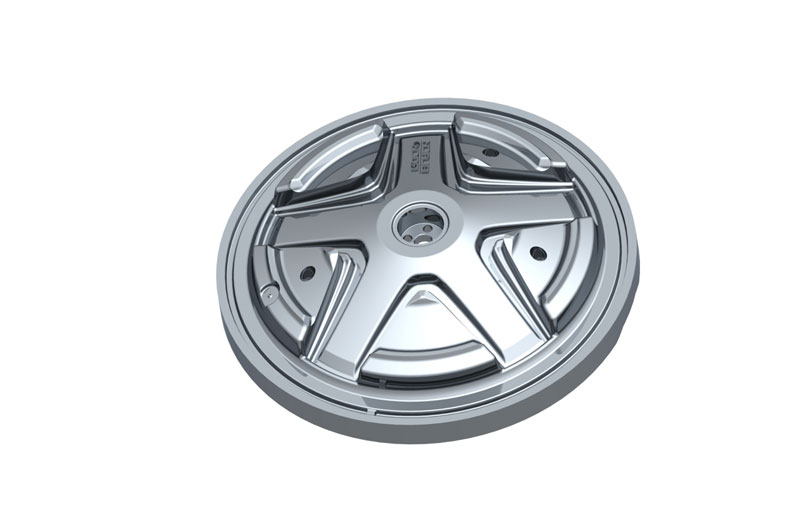

Ang amag na ginamit sa pagkakaiba -iba ng presyon ng paghahagis para sa mga hub ng gulong ay inhinyero na may masusing pansin sa detalye. Ito ay gawa sa mga materyales na may mataas na lakas na maaaring makatiis sa parehong mataas na temperatura ng tinunaw na metal at ang mga panggigipit na kasangkot sa proseso ng paghahagis. Ang disenyo ng amag ay karaniwang sumasalamin sa pangwakas na hugis at sukat ng wheel hub, kabilang ang mga butas ng bolt, masalimuot na ibabaw, at ang gitnang interface ng tindig.

Ang ilang mahahalagang tampok ng disenyo ng isang wheel hub kaugalian pressure casting mold ay kasama ang:

• Pressure Chamber : Ang amag ay nakalagay sa isang silid ng presyon na maaaring makabuo ng kinakailangang pagkakaiba -iba ng presyon upang pilitin ang tinunaw na metal sa amag.
• Sistema ng Venting : Ang isang maingat na dinisenyo na sistema ng venting ay nagsisiguro na ang mga gas at hangin ay pinalayas mula sa lukab ng amag sa panahon ng proseso ng pagpuno, na pumipigil sa mga depekto.
• Mga channel ng paglamig : Ang amag ay mai -embed ang mga channel ng paglamig na nag -regulate ng proseso ng paglamig ng metal, na mahalaga upang maiwasan ang mga depekto tulad ng pag -crack o pag -war.
• Mekanismo ng ejection : Kapag ang wheel hub ay pinalamig at solidified, isang mekanismo ng ejection ay ginagamit upang alisin ang bahagi mula sa amag nang hindi nasisira ito.

Ang amag ay dinisenyo din ng mataas na katumpakan, dahil ang mga hub ng gulong ay madalas na may masikip na pagpapahintulot na dapat mapanatili para sa mga bahagi upang gumana nang tama sa sistema ng suspensyon ng sasakyan.

Paano gumagana ang isang wheel hub kaugalian pressure casting mold?

Ang operasyon ng a Wheel Hub differential pressure casting mold Sinusundan ang isang serye ng maingat na kinokontrol na mga hakbang. Ang mga hakbang na ito ay mahalaga upang matiyak na ang panghuling hub ng gulong ay may kinakailangang lakas, tibay, at dimensional na kawastuhan na kinakailangan para sa aplikasyon nito sa mga sasakyan. Hayaan ang isang mas malalim na pagsisid sa kung paano magbubukas ang proseso.

1. Paghahanda ng amag

Bago magsimula ang proseso ng paghahagis, dapat na maayos ang hulma. Ito ay nagsasangkot sa paglilinis at pag -inspeksyon ng amag upang matiyak na walang mga depekto na maaaring makagambala sa proseso ng paghahagis. Bilang karagdagan, ang amag ay pinahiran ng isang ahente ng paglabas, na tumutulong sa pag -alis ng bahagi ng cast matapos itong palamig. Pinipigilan din ng patong na ito ang anumang tinunaw na metal mula sa pagdikit sa mga ibabaw ng amag, binabawasan ang mga pagkakataong may depekto.

Ang amag ay pagkatapos ay inilalagay sa loob ng Pressure Chamber , kung saan ito ay selyadong mahigpit. Ang hakbang na ito ay mahalaga para sa paglikha ng pagkakaiba -iba ng presyon na magdadala ng tinunaw na metal sa lukab ng amag.

2. Injection ng tinunaw na metal

Kapag ang amag ay na -secure sa silid ng presyon, tinunaw na metal (Karaniwan ang isang haluang metal na tulad ng aluminyo, magnesiyo, o iba pang mga metal na mataas na lakas) ay na-injected sa lukab ng amag. Sa proseso ng paghahagis ng presyon ng pagkakaiba, ang tinunaw na metal ay itinulak sa amag gamit ang kinokontrol na presyon ng hangin. Ito pagkakaiba -iba ng presyon ay maingat na pinamamahalaan upang matiyak na ang tinunaw na metal ay dumadaloy nang pantay -pantay at pinupuno ang lahat ng mga bahagi ng amag, kabilang ang mga manipis na dingding at kumplikadong mga geometry tulad ng mga butas ng bolt o grooves.

Pinipilit ng presyur ang metal na punan nang lubusan at pantay ang amag. Ito ay isang kritikal na hakbang, dahil ang hindi kumpletong pagpuno ng amag ay maaaring humantong sa mga depekto tulad ng mga voids o mahina na mga spot sa panghuling produkto. Tinitiyak ng kinokontrol na presyon na ang mga isyung ito ay nabawasan.

3. Solidification sa ilalim ng presyon

Kapag ang tinunaw na metal ay na -injected sa amag, nagsisimula itong palamig at palakasin. Ang pagkakaiba -iba ng presyon Ang pinananatili sa panahon ng solidification ay nakakatulong na matiyak na ang metal ay nagpapalamig nang pantay -pantay, na pumipigil sa pagbuo ng mga depekto tulad ng mga bitak o pag -war. Pinapanatili din ng presyon ang metal na mahigpit na nakaimpake sa lukab ng amag, tinitiyak ang isang siksik, solidong panghuling produkto.

Ang proseso ng paglamig ay pinamamahalaan sa pamamagitan ng Mga channel ng paglamig naka -embed sa amag. Ang mga channel na ito ay nagpapalipat -lipat ng coolant upang makontrol ang rate kung saan ang tinunaw na metal ay nagpapatibay. Ang wastong paglamig ay mahalaga upang maiwasan ang mga panloob na stress o hindi pantay na solidification, na maaaring ikompromiso ang lakas at integridad ng wheel hub.

4. Pagbubukas ng amag at pag -alis ng bahagi

Kapag ang wheel hub ay solidified, ang amag ay maingat na binuksan, at tinanggal ang paghahagis. Depende sa disenyo ng amag, an Sistema ng Ejection Maaaring magamit upang itulak ang solidified wheel hub sa labas ng amag nang hindi nagiging sanhi ng pinsala. Ang pagkakaiba -iba ng presyon Inilapat sa panahon ng paghahagis ay nagsisiguro na ang wheel hub ay lumabas na may mataas na dimensional na kawastuhan, na nangangailangan ng kaunting pagtatapos ng post-casting.

Sa yugtong ito, ang wheel hub ay maaaring sumailalim sa mga karagdagang hakbang tulad ng paglilinis, pag -debur, o paggamot sa ibabaw upang matiyak na nakakatugon ito sa mga kinakailangang pagtutukoy.

5. Pangwakas na inspeksyon at pagsubok

Matapos matanggal ang paghahagis mula sa amag, ang wheel hub ay sumasailalim sa masusing inspeksyon at pagsubok. Maaaring kabilang dito ang visual inspeksyon para sa mga depekto sa ibabaw, dimensional na mga tseke gamit ang mga coordinate na pagsukat ng machine (CMM), at pagsubok sa lakas. Para sa mga kritikal na sangkap tulad ng mga wheel hubs, ang mga pamamaraan na hindi mapanirang pagsubok (NDT), tulad ng pagsubok sa ultrasonic o inspeksyon ng X-ray, ay maaari ring magamit upang suriin para sa mga panloob na depekto.

Mga Pakinabang ng Paggamit ng Wheel Hub Differential Pressure Casting Molds

Ang paggamit ng Pagkakaiba -iba ng presyon ng paghahagis Nag -aalok ang mga hulma ng maraming mga pakinabang kapag ang mga hub ng gulong ng pagmamanupaktura. Nasa ibaba ang ilan sa mga pangunahing benepisyo:

Ang mga aplikasyon ng wheel hub kaugalian pressure casting molds

Ang mga hub ng gulong na gawa gamit ang kaugalian pressure casting molds ay ginagamit sa isang malawak na hanay ng mga aplikasyon, kabilang ang:

• Mga sasakyan ng pasahero : Magaan at matibay na mga hub ng gulong para sa pang -araw -araw na paggamit sa mga kotse, SUV, at crossovers.
• Mga komersyal na sasakyan : Heavy-duty wheel hubs para sa mga trak, bus, at iba pang mga komersyal na sasakyan na nangangailangan ng pinahusay na lakas at pagganap.
• Karera at pagganap ng mga sasakyan : Magaan, mataas na lakas na mga hub ng gulong para sa mga kotse sa sports, mga sasakyan ng karera, at mga aplikasyon ng mataas na pagganap.
• Mga de -koryenteng sasakyan (EV) : Mga dalubhasang hub ng gulong para sa mga EV, na nangangailangan ng mas magaan na mga sangkap nang hindi nagsasakripisyo ng lakas o tibay.
